Informations de base

Nom: Grue aérienne de poutre simple de pièce basse pour économiser le coût de construction

Type: Grue à une poutre

Span: jusqu'à 22.5m

Groupe de service: A3-A5

Méthode de contrôle: Pendentif / sans fil

Protection de sécurité: Oui

Limites de voyage: Oui

Service après-vente: Oui

Période de garantie: 12months

Conception personnalisée: disponible

Structure de poutre: Type de boîte rigide

Couleur de peinture: comme demande

Paquet de transport: boîte en bois

Capacité: 3-20T

Envergure: 5-25M

Origine: Henan, Chine

Description du produit

Partie 1: Descriptions

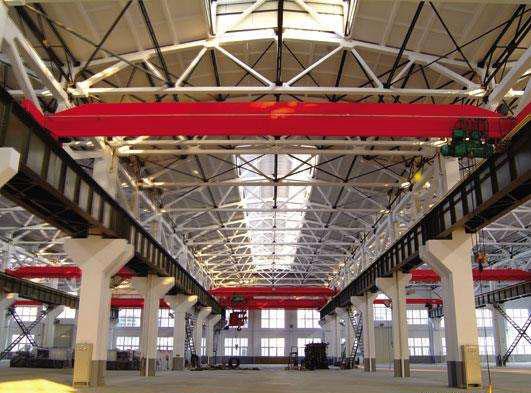

LDP type basse grue monopoutre est un type d'équipement de levage léger avec très faible dégagement. Le mécanisme de levage électrique palan est installé d'un côté de la poutre principale, de sorte qu'il peut augmenter l'espace de crochet et réduire le coût de construction de l'aciérie. Avec les avantages du déplacement doux, de la structure serrée, de la rigidité élevée, de la sûreté et de la fiabilité et de bonnes performances, il est largement utilisé dans la situation où la hauteur de dégagement de l'atelier est très basse.

Partie 2: Configurations détaillées

Caractéristiques mécaniques
- La grue de type LDP est principalement composée de la poutre principale, de la poutre transversale, de la cabine, des composants électriques et du mécanisme de levage (grue électrique, palan à chaîne)
-La poutre principale peut être sous la forme de type de boîte rigide
-Shot-dynamitage Sa2.5 pour poutre complète après soudure, libération de contrainte
-Epoxy zinc riche peinture de haute qualité, 2x2 avec 140μ M
-10.9 classe Boulons à haute tension entre la poutre et les pattes
- Système de pilote de moteur à dents ou système de pilote LD classique
-mouvement en mouvement, freinage efficace, longue durée de vie

Caractéristiques électriques
-Conducteur d'alimentation
-Tous les mouvements du treuil et de la grue sont indépendants et peuvent être exécutés simultanément.
-Les panneaux de contrôle sont IP54
-Les composants sont positionnés d'une manière facile à entretenir, et toute la disposition fournit une bonne protection
-Les câbles festons sont suspendus sur des selles de câbles, fixés sur des chariots à câbles, circulant dans un rail en C galvanisé.

Caractéristiques de protection
- Limiteur de surcharge, interrupteur de fin de course (levage et déplacement), dispositif de protection contre les interférences, tampon, plaque transparente, couvercle de protection, plaque d'arrêt de barre omnibus, dispositif anticollision, disjoncteur principal, système d'arrêt d'urgence, protection contre les surcharges


Partie 3: Croquis et données techniques (Prenons l'exemple d'une grue 3T)
