Grue aérienne à faible hauteur libre de la poutre
Description de la grue à simple poutre à faible hauteur libre La poutrelle à simple poutrelle à poutre simple est composée d'une poutrelle soudée par une plaque d'acier et de l'acier I, une poutre d'extrémité, un palan électrique et un mécanisme de déplacement. Le palan électrique court le long de la bride inférieure de l'acier I de la poutre pour accomplir ...

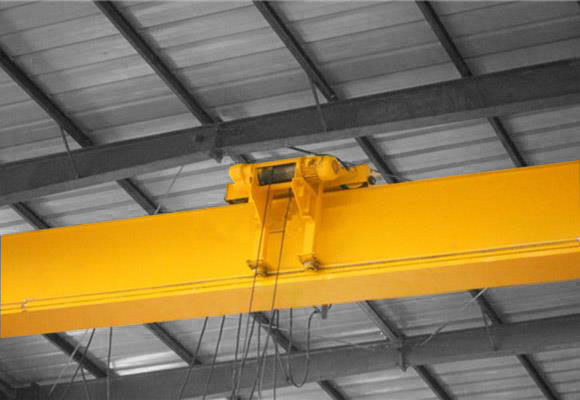

Grue aérienne à faible hauteur libre de la poutre
La description
La grue aérienne à poutre simple à faible hauteur libre est composée de poutres soudées par une plaque d'acier et de l'acier I, une poutre d'extrémité, un palan électrique et un mécanisme de déplacement. Le palan électrique court le long de la bride inférieure de l'acier I de la poutre pour accomplir le levage de l'article. Il comporte la structure légère et l'installation et la maintenance faciles, et est employé couramment pour différents endroits pour le levage, tel que des usines, des entrepôts et des yards matériels. Il est interdit d'utiliser dans l'environnement des milieux inflammables, explosifs et corrosifs.
La grue aérienne à poutre simple à faible hauteur libre est conçue pour les ateliers à faible hauteur libre. La différence entre eux est la manière de courir le treuil électrique. Le pont roulant électrique de la poutrelle monopoutre à faible hauteur de plafond tourne sur la semelle inférieure de la poutre et le pont roulant électrique à poutre unique tourne d'un côté de la poutre, ce qui augmente l'espace de travail du crochet et réduit la hauteur de l'atelier. Coût.
Si votre atelier est étroit ou pas assez haut, choisissez ce type de grue!
spécification
Capacité | T | 3 | ||||||
Envergure | m | 7,5 | 11,5 | 14,5 | 17.5 | 19,5 | 22.5 | |
Hauteur de levage | m | 6, 9, 12, | ||||||
Vitesse de levage | m / min | 8 ou 8 / 0,8 | ||||||
Hoist vitesse de déplacement | m / min | 20, 30 | ||||||
Vitesse de déplacement de la grue | m / min | 20 | 30 | |||||
Poids total | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Charge de la roue | KN | 20,1 | 23,38 | 24.51 | 28.05 | 29.02 | 32,93 | |
Rail recommandé | Modèle | 24 kg / m | ||||||
Puissance totale du moteur | kw | 4,9 | ||||||
Dimension principale (millimètre) | Span (m) | 7,5 | 11,5 | 14,5 | 17.5 | 19,5 | 22.5 | |
Haut de rail à grue | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Rail au centre du crochet | H4 | -130 | -65 | -15 | 35 | 105 | ||
Distance de base de la grue | W | 2500 | 3000 | 3500 | ||||
Largeur de la grue | B | 3000 | 3500 | 4000 | ||||
Crochet gauche limitation | S1 | 1413 | ||||||
Crochet limite à droite | S2 | 1496 | ||||||
Capacité | T | 5 | ||||||
Envergure | m | 7,5 | 11,5 | 14,5 | 17.5 | 19,5 | 22.5 | |
Hauteur de levage | m | 6, 9, 12, | ||||||
Vitesse de levage | m / min | 8 ou 8 / 0,8 | ||||||
Hoist vitesse de déplacement | m / min | 20, 30 | ||||||
Vitesse de déplacement de la grue | m / min | 20 | 30 | |||||
Poids total | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Charge de la roue | KN | 29,7 | 33,7 | 36,47 | 40,13 | 41,49 | 44,27 | |
Rail recommandé | Modèle | 24 kg / m | ||||||
Puissance totale du moteur | kw | 8.3 | ||||||
Dimension principale (millimètre) | Span (m) | 7,5 | 11,5 | 14,5 | 17.5 | 19,5 | 22.5 | |
Haut de rail à grue | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Rail au centre du crochet | H4 | -175 | -90 | -65 | 15 | 65 | ||
Distance de base de la grue | W | 2500 | 3000 | 3500 | ||||
Largeur de la grue | B | 3000 | 3500 | 4000 | ||||
Crochet gauche limitation | S1 | 1405 | ||||||
Crochet limite à droite | S2 | 1496 | ||||||
Capacité | T | dix | ||||||
Envergure | m | 7,5 | 11,5 | 14,5 | 17.5 | 19,5 | 22.5 | |
Hauteur de levage | m | 6, 9, 12, | ||||||
Vitesse de levage | m / min | 8 ou 8 / 0,8 | ||||||
Hoist vitesse de déplacement | m / min | 20, 30 | ||||||
Vitesse de déplacement de la grue | m / min | 20 | 30 | |||||
Poids total | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Charge de la roue | KN | 49,78 | 57,88 | 62,64 | 66,83 | 68,83 | 73,2 | |
Rail recommandé | Modèle | 24 kg / m | ||||||
Puissance totale du moteur | kw | 13,8 | ||||||
Dimension principale (millimètre) | Span (m) | 7,5 | 11,5 | 14,5 | 17.5 | 19,5 | 22.5 | |
Haut de rail à grue | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Rail au centre du crochet | H4 | -175 | -90 | -65 | 15 | 65 | ||
Distance de base de la grue | W | 2500 | 3000 | 3500 | ||||
Largeur de la grue | B | 3000 | 3500 | 4000 | ||||
Crochet gauche limitation | S1 | 1840 | ||||||
Crochet limite à droite | S2 | 1840 | ||||||
