Grue de pont à simple poutre à faible hauteur libre

Produit de détail

Grue de pont à simple poutre à faible hauteur libre

La description

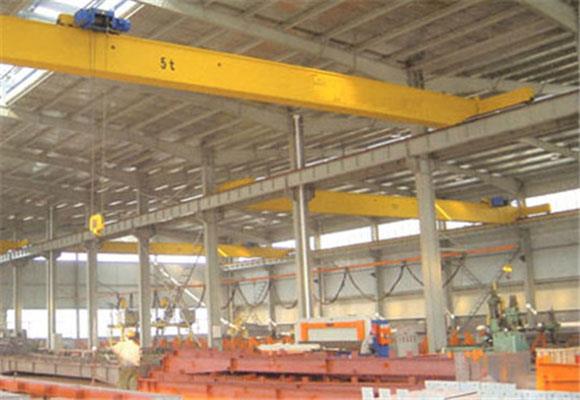

La grue de pont de poutre simple d'espace libre bas est composée de soudure de poutre par la plaque d'acier et l'acier I, la poutre d'extrémité, le grue électrique et le mécanisme de déplacement. Le palan électrique court le long de la bride inférieure de l'acier I de la poutre pour accomplir le levage de l'article. Il comporte la structure légère et l'installation et la maintenance faciles, et est employé couramment pour différents endroits pour le levage, tel que des usines, des entrepôts et des yards matériels. Il est interdit d'utiliser dans l'environnement des milieux inflammables, explosifs et corrosifs.

La grue de pont simple de poutre de basse marge est conçue pour l'atelier de basse marge. La différence entre eux est la manière de courir le treuil électrique. Le palan électrique de la grue à pont simple poutre à faible hauteur de plafond tourne sur la semelle inférieure de la poutre et l'électrique de la grue à pont simple traverse un côté de la poutre, ce qui augmente l'espace de travail et réduit la hauteur de l'atelier. Coût.

Si votre atelier est étroit ou pas assez haut, choisissez ce type de grue!

spécification

Capacité	T	3
Envergure	m	7,5	11,5	14,5	17.5		19,5	22.5
Hauteur de levage	m	6, 9, 12,
Vitesse de levage	m / min	8 ou 8 / 0,8
Hoist vitesse de déplacement	m / min	20, 30
Vitesse de déplacement de la grue	m / min	20				30
Poids total	kg	2705	3519	4278	5066		5422	6877
Max. Charge de la roue	KN	20,1	23,38	24.51	28.05		29.02	32,93
Rail recommandé	Modèle	24 kg / m
Puissance totale du moteur	kw	4,9
Dimension principale (millimètre)	Span (m)	7,5	11,5	14,5	17.5		19,5	22.5
Haut de rail à grue	H	1065		1130	1180		1230	1300
Rail au centre du crochet	H4	-130		-65	-15		35	105
Distance de base de la grue	W	2500		3000			3500
Largeur de la grue	B	3000		3500			4000
Crochet gauche limitation	S1	1413
Crochet limite à droite	S2	1496

Capacité	T	5
Envergure	m	7,5	11,5	14,5	17.5		19,5	22.5
Hauteur de levage	m	6, 9, 12,
Vitesse de levage	m / min	8 ou 8 / 0,8
Hoist vitesse de déplacement	m / min	20, 30
Vitesse de déplacement de la grue	m / min	20				30
Poids total	kg	3175	4000	4366	6066		6514	7507
Max. Charge de la roue	KN	29,7	33,7	36,47	40,13		41,49	44,27
Rail recommandé	Modèle	24 kg / m
Puissance totale du moteur	kw	8.3
Dimension principale (millimètre)	Span (m)	7,5	11,5	14,5	17.5		19,5	22.5
Haut de rail à grue	H	1170		1255	1280		1360	1410
Rail au centre du crochet	H4	-175		-90	-65		15	65
Distance de base de la grue	W	2500			3000		3500
Largeur de la grue	B	3000			3500		4000
Crochet gauche limitation	S1	1405
Crochet limite à droite	S2	1496

Capacité	T	dix
Envergure	m	7,5	11,5	14,5	17.5		19,5	22.5
Hauteur de levage	m	6, 9, 12,
Vitesse de levage	m / min	8 ou 8 / 0,8
Hoist vitesse de déplacement	m / min	20, 30
Vitesse de déplacement de la grue	m / min	20				30
Poids total	kg	4047	5378	6542	7741		8312	9804
Max. Charge de la roue	KN	49,78	57,88	62,64	66,83		68,83	73,2
Rail recommandé	Modèle	24 kg / m
Puissance totale du moteur	kw	13,8
Dimension principale (millimètre)	Span (m)	7,5	11,5	14,5	17.5		19,5	22.5
Haut de rail à grue	H	1075		1195	1305		1385	1475
Rail au centre du crochet	H4	-175		-90	-65		15	65
Distance de base de la grue	W	2500		3000			3500
Largeur de la grue	B	3000		3500			4000
Crochet gauche limitation	S1	1840
Crochet limite à droite	S2	1840
