Grue de coulée à double poutre

Grue de coulée à double poutre

La description

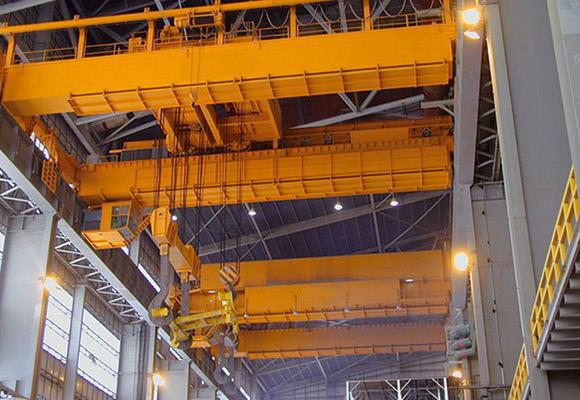

Type YZ double poutre coulée pont grue

Casting Crane est l'un des principaux équipements dans la technologie de coulée continue de la sidérurgie. Il est principalement employé pour verser le fer fondu de la baie additive du convertisseur au convertisseur; le levage de l'acier en fusion de la raffinerie au four de raffinage ou le levage de l'acier fondu de la baie d'acier fondu à la tourelle de coulée de la machine de coulée continue.

La structure globale de la grue de fonderie a les formes suivantes: deux poutres et deux rails, quatre poutres et quatre rails, et quatre poutres et six rails, etc. La forme de deux poutres et deux rail, quatre poutres et quatre rails, sont principalement utilisées pour une grue de fonderie de moyenne et grande capacité; la forme de quatre-poutre et de six-rail et de deux chariot est principalement employée pour la grue de fonderie de très-grand-tonnage.

Caractéristiques

Grue de fond de 1.Overhead avec la caractéristique de sûreté de haut devoir:

1) dispositif de protection de surcharge de poids,

2) Tampon de matériaux de polyuréthane de longue durée de qualité supérieure,

3) Commutateur de limite de déplacement de grue, fonction inférieure de protection de tension,

4) Système d'arrêt d'urgence,

5) système actuel de protection de surcharge et ainsi de suite!

Grue de fond de 2.Overhead avec des détails de devoir élevé

(1) Moteurs: Les moteurs sont spécialement utilisés pour les applications de démarrage, d'inversion et de freinage fréquents, conformément à la norme ISO 9001: 2000 ISO 14001: 2004. Les moteurs sont totalement protégés contre la poussière et montés sur bride / bride TESC / TEFC, Sq. classe d'isolation F, protection IP55 pour les mouvements de levage, CT et LT.

(2) Freins: Toujours nous faisons 2 frein pour chaque mécanisme. Cela pourrait rendre la grue plus sûre. Aussi les propulseurs hydralic de haute qualité sont les pièces les plus importantes pour faire le frein parfait fonctionnant

(3) Boîte d'engrenages: Les boîtes d'engrenages entières sont fabriquées à partir d'engrenages hélicoïdaux / dentelés avec une précision de 250 à 350 BHN fabriqués à partir d'acier allié de carbone. Tous les engrenages et pignons fonctionnant sur des roulements à billes / à rouleaux de type antifriction dans un bain d'huile totalement fermé assurant une lubrification par barbotage constante. L'engrenage hélicoïdal / cylindrique conçu pour une résistance adéquate et une résistance à l'usure optimale pour un fonctionnement en douceur et une longue durée de vie.

(4) Roues: Les roues de grue de crabe, de poutre principale et de chariot sont fabriquées dans notre atelier spécial de coulée sous vide (sans technique d'inclusion de sable) qui rend nos roues plus élastiques et leur surface extérieure résistante et durable.

(5) Panneau électrique: - Conception modulaire, facilité d'installation et d'entretien, fonctionnement fiable, circuit sans fusible, câblage gainable et bornes compactes. Protection de surcharge du moteur pour éviter une surcharge.

(6) Interrupteur de fin de course: Des interrupteurs de fin de course de sécurité pour les butées seront fournis pour éviter les déplacements excessifs dans tous les mouvements.

(7) Peinture:

-Deux couches d'apprêt avant assemblage et deux couches d'émail synthétique après essai.

-Couleur: selon votre demande

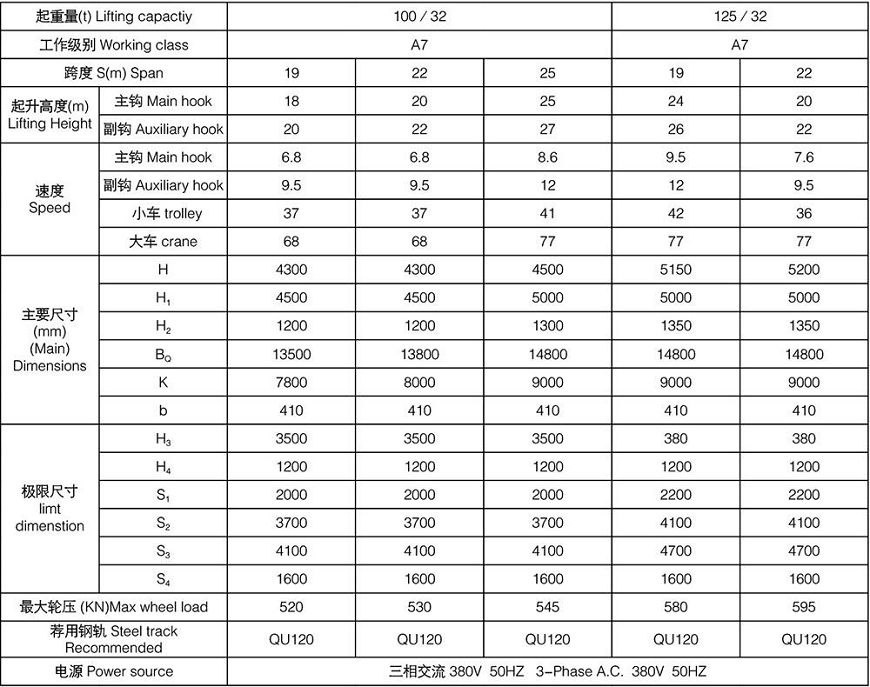

Caractéristiques
