Convoyeur à courroie

Transporteur à courroie tubulaire Description Comme équipement de transport continu respectueux de l'environnement, le convoyeur à bande circulaire est principalement utilisé pour le transport de charbon, houille, coke, mélange de matériaux, minerai fritté, poudre minérale, coke de pétrole, calcaire, sable-gravier. , ...

Envoyez demande Discuter maintenant

Produit de détail

Convoyeur à courroie

La description

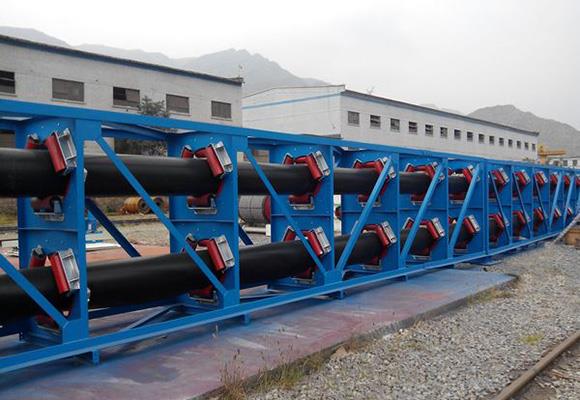

En tant qu'équipement de transport continu respectueux de l'environnement, le convoyeur à bande circulaire est principalement utilisé pour le transport de charbon, houille, coke, mélange de matériaux, minerai fritté, poudre minérale, coke de pétrole, calcaire, granulats de sable, boues d'acétylène, la poussière d'humidification, l'engrais chimique, le sel, le papier de rebut, le gypse de phosphore, le laitier de soufre-fer et toutes sortes de matériaux en vrac. Le convoyeur à bande à tube circulaire a le même principe de fonctionnement avec le convoyeur à bande ordinaire; à savoir, faire usage de la friction pour déplacer la bande transporteuse et ses matériaux. La plupart des composants peuvent être couramment utilisés avec le convoyeur à bande ordinaire, mais la différence est que la bande transporteuse doit être enroulée en forme de tube circulaire.

Principe et structure du convoyeur à bande à tube circulaire:

1. Port de décharge commun

2. Port de charge

3. Section de transition des matériaux recevant

4. Ruban tubulaire spécial

5. Section de transition des matériaux de déchargement

6. Rouleau de transmission

Lorsque la bande transporteuse a reçu les matériaux de la section de transition sur sa queue, la bande transporteuse sera enroulée dans la forme de tube circulaire progressivement, puis, le ruban de tube circulaire sera appliqué pour transporter les matériaux de manière étanche, puis, la bande transporteuse sera dépliée progressivement lorsque les matériaux sont transportés vers la section de transition de la tête jusqu'à ce que les matériaux soient déchargés.

Caractéristiques

1. Il peut sceller et transporter les matériaux en vrac.

2. Il peut organiser les routines de transport dans le sens de la chaîne spatiale.

3. Il peut améliorer l'angle d'inclinaison de transport.

4. Il n'y a pas de phénomène de décollement.

5. Il peut transporter des matériaux dans deux directions.

spécification

Diamètre du tube (mm)	Largeur de bande (mm)	Bandspeed (m / s)
		Bandspeed (m / s)
		0.5	0,63	0,8	1	1,25	1.6	2	2,5
Φ100	360	10,6	13,4	17	21,2	26.5	33,9	42,4	53
150	550	23,9	30,1	38,2	47,7	59,6	76,3	95,4	119,3
Φ200	730	42,4	53,4	67,9	84,8	106	135,7	169,6	212.1
Φ250	910	66,3	83,5	106	132.5	165,7	212.1	265,1	331,3
Φ300	1100	95,4	120.2	152,7	190,9	238,6	305,4	381,7	477.1
Φ350	1280	129,9	163,7	207,8	259,8	324,7	415,6	519,5	649,4
400	1460	169,6	213,8	271,4	339,3	424.1	542,9	678,6	848.2
Φ450	1640	214,7	270.5	343.5	429,4	536,8	687.1	858,8	1073.5
500	1820	265,1	334	424.1	530,1	662.7	848.2	1060.3	1325.4
Φ560	2050	332.5	419	532	665	831.3	1064	1330	1662.5
600	2190	381,7	480,9	610.7	763,4	954.3	1221.5	1526.8	1908.5
630	2300	420,8	530,2	673.3	841.7	1052.1	1346,6	1683.3	2104.1
700	2550	519,5	654,6	831.3	1039.1	1298.9	1662.5	2078.2	2597.7
Φ800	2900	678,6	855	1085.7	1357.2	1696.5	2171.5	2714.3	3392.9
Φ850	3100	766.1	965.2	1225.7	1532.1	1915.1	2451.4	3064.2	3830.3

Diamètre du tube (mm)	Largeur de bande (mm)	Bandspeed (m / s)
		Bandspeed (m / s)
		3,15	3,55	4	4,5	5	5,6	6.3	7.1
Φ100	360	66,8	75,3	84,8	95,4	106	118,8	133,6	150,6
150	550	150,3	169,4	190,9	214,7	238,6	267.2	300,6	338,8
Φ200	730	267.2	301.1	339,3	381,7	424.1	475	534,4	602.2
Φ250	910	417,5	470,5	530,1	596,4	662.7	742.2	835	941
Φ300	1100	610.2	677,5	763,4	858,8	954.3	1068,8	1202.4	1355
Φ350	1280	818.3	922.2	1039.1	1169	1298.9	1454.7	1636,6	1844,4
400	1460	1068,8	1204.5	1357.2	1526.8	1696.5	1900	2137.5	2409
Φ450	1640	1352.7	1524,4	1717.7	1932.4	2147.1	2404.7	2705.3	3048.9
500	1820	1670	1882	2120.6	2385.6	2650.7	2968,8	3339,9	3764
Φ560	2050	2094.8	2360.8	2660	2992.6	3325.1	3724.1	4189.6	4721.6
600	2190	2404.7	2710.1	3053.6	3435.3	3817	4275.1	4809.5	5420.2
630	2300	2651.2	2987.9	3366.6	3787.5	4208.3	4713.3	5302.4	5975.8
700	2550	3273.1	3688.7	4156.3	4675.9	5195.4	5818.9	6546.2	7377.5
Φ800	2900	4275.1	4817.9	5428.7	6107.3	6785.8	7600.1	8550.2	9635.9
Φ850	3100	4826.2	5439	6128.5	6894.5	7660.6	8579.8	9652.3	10878
