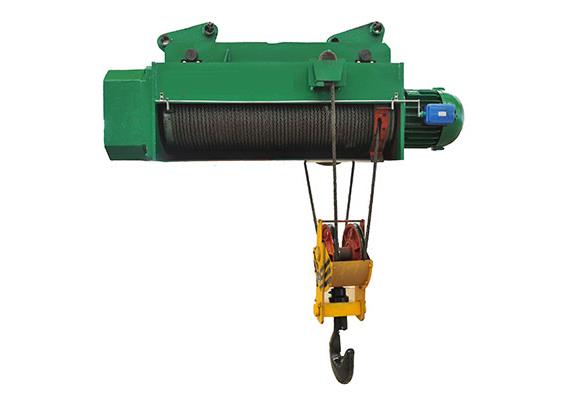

Grue électrique de câble métallique

Grue électrique de câble métallique

La description

Type de CD électrique Wire Rope Hoist est un équipement de levage de petite taille.qui peut être monté sur tous les types de grues, telles que grue portique, pont roulant, potence et toute autre grue spéciale pour soulever tous les types de matériel.Avec une petite modification, il peut également être utilisé comme un treuil.En outre, il peut être installé facilement avec différentes hauteurs à la main.

Comme une sorte d'équipement de levage général, le modèle CD1 / MD1 électrique est équipé d'un protecteur de limite supérieure / inférieure pour assurer une opération sûre. Il est largement utilisé dans la manutention et le transbordement de marchandises en usine, champ de mines .Il est un bon mécanisme de levage de performance pour augmenter l'efficacité de travail et améliorer les conditions de travail.

En tant qu'équipement de levage de petite taille, il présente les avantages suivants: structure compacte, poids léger, petit volume, dimensions internationales, facilité d'utilisation, etc. Réducteur adopte une conception de surface de dent dure, qui bénéficie d'une longue durée de vie et d'une grande efficacité mécanique .Le moteur adopte le moteur de frein à rotor conique, avec le dispositif de limite de sécurité bidirectionnelle supérieure et inférieure.

Il n'y a qu'une seule vitesse de levage de grue électrique de câble de CD; La grue électrique de câble métallique de MD1 est deux types rapides et lents de vitesse de levage, régulièrement et avec précision, pour l'assemblée plus précise.

Le palan électrique à câble de type CD a une seule vitesse normale, ce qui peut satisfaire une application normale alors que le palan électrique à câble métallique de type MD possède deux vitesses: vitesse normale et faible vitesse.

Quand le type MD est en basse vitesse, il peut faire le chargement et le déchargement précis, le bâti de la boîte de sable, l'entretien des machines-outils etc. Ainsi le modèle MD électrique Wire Rope Hoist est plus largement utilisé que le modèle CD.

Caractéristiques

Rouleau

Le rouleau est fait de tuyaux sans soudure de haute qualité et transmet la puissance à travers la cannelure. Son boîtier est en tôle d'acier soudée. C'est la partie centrale du palan.

Crochet

Le crochet est forgé et relié à l'ensemble de la poulie à travers le roulement à billes de poussée, de sorte que le crochet peut tourner librement.

Crochets pas plus de 5ton capacité de levage sont de style simple poulie et au-dessus de 10ton est de style double poulie.

Câble

Adopte le câble métallique à haute résistance avec la résistance à la traction de 1770 Mpa ,, bonnes performances de sécurité et longue durée de vie.

Guide de corde

Le guide de corde standard est fait d'acier Q235b.

Moteur de levage

Le moteur de levage à grande force de traction est utilisé pour se conformer au déplacement direct fréquent pendant le cours du travail de manière discontinue.

Le palan électrique à câble métallique modèle CD1 est équipé d'un moteur à vitesse unique de type ZD, tandis que le MD1 est équipé d'un moteur à double vitesse de type ZDS.

La différence entre la vitesse habituelle et la faible vitesse est de 10: 1.

Réducteur

L'engrenage et les axes sont en acier allié ou carbone-acier qualifié. Tous les réducteurs adoptent un engrenage conique à 3 niveaux. Un traitement thermique approprié est effectué pour assurer leur fiabilité et leur durée de vie. Enfin, le boîtier et la boîte sont en fonte. Les deux sont bien réducteurs et hermétiques.

Équipement électrique

Le mécanisme électrique se compose d'un boîtier de commande électrique, d'un limiteur, d'un interrupteur à bouton, d'un fil de connexion, etc.

Selon la direction marquée sur l'interrupteur à bouton, appuyez sur le bouton correctement et contrôlez le palan à travers le marche-arrêt du relais dans le boîtier de commande. La tension de fonctionnement est généralement de 36V.

Protection de sécurité

* Le limiteur d'entraînement à engrenage précis est utilisé comme limite supérieure et inférieure, ce qui permet de couper de manière fiable le circuit de puissance si le crochet se déplace à la limite supérieure ou inférieure afin d'arrêter le moteur.

* Protection contre les surcharges: le palan à câble électrique utilise un protecteur de surcharge électronique, de sorte que le poids de levage total ne dépasse pas le poids de levage nominal; si la force de traction de la corde en acier est supérieure à 105% de la capacité nominale, le dispositif de protection contre les surcharges couperait automatiquement la boucle de levage.

* Protection d'arrêt d'urgence

* Protection contre la surchauffe du moteur de levage

* Protection contre les surintensités

* Protection de phase

* Protection inférieure de tension

Manière de contrôle

Contrôle de la ligne pendante

tension de commande a.36V sécurité pour l'être humain.

b. Facile à contrôler, aucun conducteur supplémentaire nécessaire, opérer après le déplacement de la grue

c.Double étape bouton avec urgence pour atteindre l'arrêt de sécurité

d.Connecté avec le chariot électrique suspendu sous le chariot

Classe de protection IP54 IP55

f. Vie de fonctionnement pas moins de 500 000 fois

Télécommande

a.Taiwan Yuding ou marque de renommée mondiale,

b.24V contrôle de la tension de sécurité pour l'être humain.

c Distance à distance: pas moins de 100 mètres,

Facile à contrôler, pas de pilote supplémentaire nécessaire, pour opérer plus librement sur le terrain

e.Tens de milliers de points de fréquence de connexion, la non-interférence entre eux

f.Tous les deux étapes poussent le bouton ou la station de manette avec l'arrêt d'urgence.

Classe de protection IP54 IP55

h. vie de l'opération: pas moins de 500 000 fois

Normes de conception

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Caractéristiques

Note: La taille de levage peut être adaptée aux besoins du client à savoir 6m, 9m, 20m

Note: La taille de levage peut être adaptée aux besoins du client à savoir 6m, 9m, 20m
